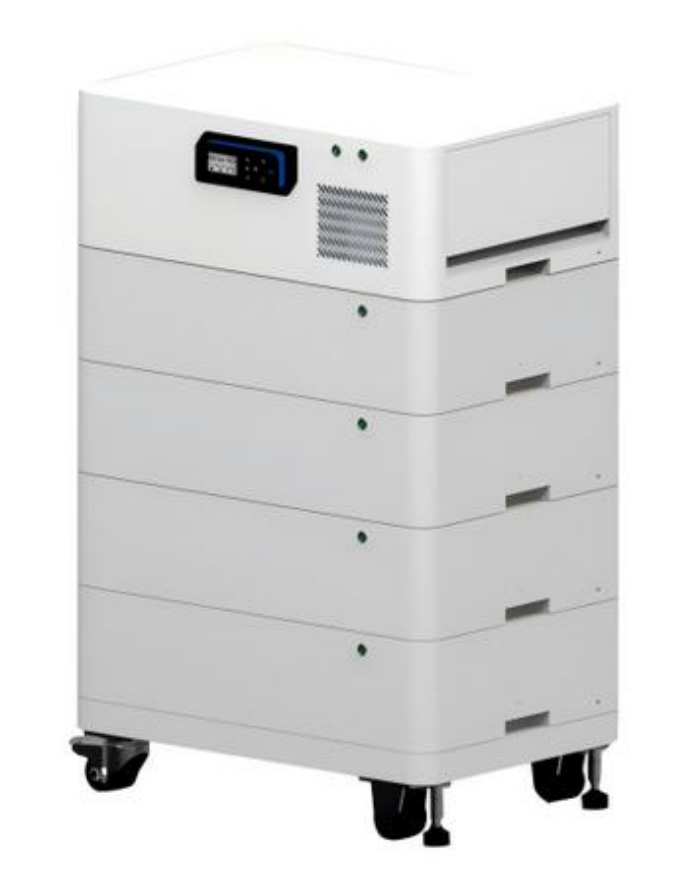

Los gabinetes de almacenamiento de energía residenciales son cada vez más compactos, modulares y fáciles de instalar. Sin embargo, para los sistemas de baterías apilables, el hardware debajo del gabinete aún necesita acomodar un peso de equipo relativamente alto dentro de un espacio de instalación limitado.
Esto crea un requisito de rueda específico. La rueda debe ajustarse a la estructura inferior del gabinete, proporcionar suficiente capacidad de carga y permitir reposicionar el equipo cuando sea necesario sin hacer que el gabinete sea innecesariamente alto.
Para los fabricantes que desarrollan gabinetes residenciales apilables para baterías de almacenamiento de energía, las ruedas niveladoras de alta resistencia pueden ser una opción de hardware práctica porque la rueda y el mecanismo de soporte ajustable están integrados en un solo conjunto.
Una rueda utilizada debajo de un gabinete de almacenamiento de energía no es simplemente una pequeña rueda unida al gabinete.
El gabinete puede contener múltiples módulos de batería, componentes eléctricos, sistemas de enfriamiento y estructuras protectoras. A medida que el sistema se vuelve más pesado, la rodaja debe trabajar dentro del espacio de montaje disponible mientras mantiene suficiente resistencia mecánica.
Para los diseños de armarios apilables, varias características son especialmente relevantes:
· Capacidad de carga suficiente para todo el gabinete
· Dimensiones de montaje compactas
· Altura total adecuada de las ruedas
· Material de rueda adecuado para el suelo de instalación.
· Movimiento giratorio confiable cuando se reposiciona el gabinete
· Soporte ajustable para instalación estacionaria
· Placas de montaje y patrones de orificios compatibles con el marco del gabinete
Por lo tanto, la configuración correcta depende del diseño del gabinete y no simplemente de elegir la rueda más grande disponible.
Para equipos de almacenamiento de energía residencial, un tamaño de rueda no necesariamente se adapta a todos los gabinetes.
Diferentes capacidades de batería, dimensiones de gabinete y estructuras del marco inferior pueden dar como resultado requisitos de carga significativamente diferentes. CMCL proporciona dos configuraciones principales de ruedas niveladoras que se pueden considerar para estas aplicaciones.

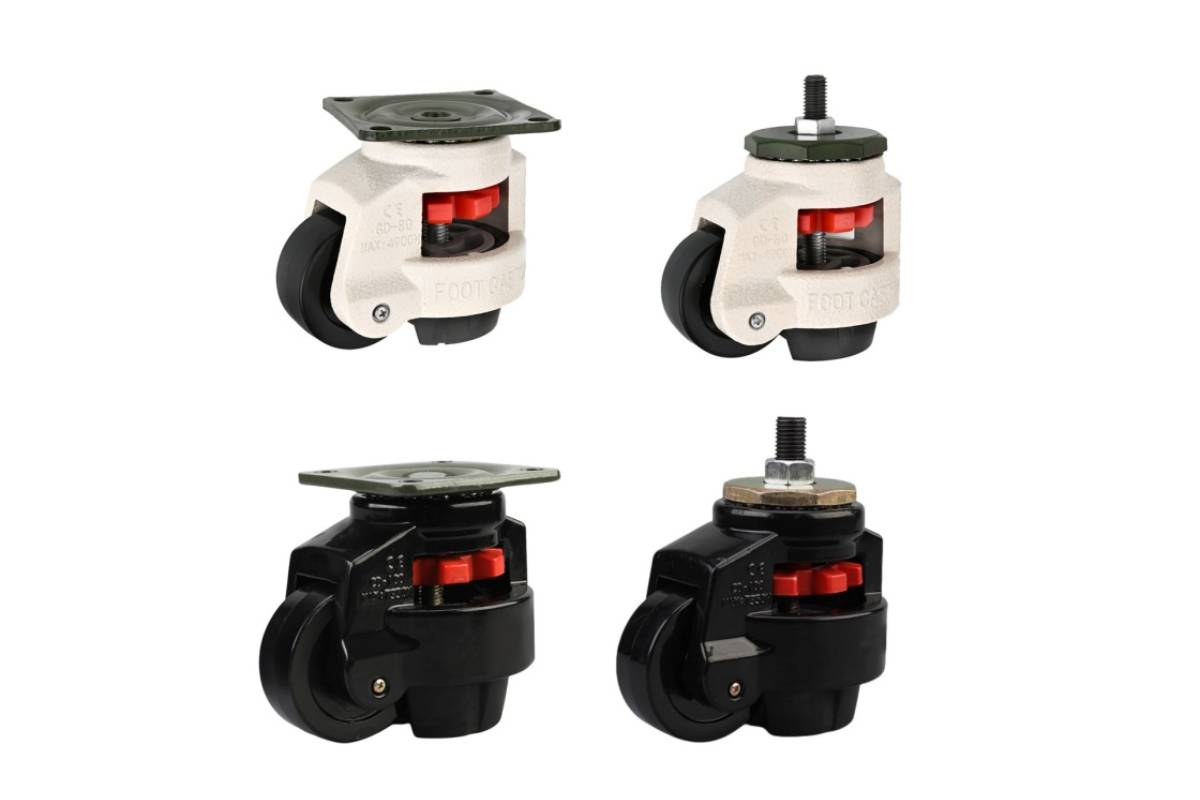

ElRuedas niveladoras ajustablesLa serie está diseñada para aplicaciones que requieren una gama más amplia de capacidades de carga.
Los modelos varían de 40 °F a 150 °F, con una capacidad nominal de aproximadamente 50 kg a 1500 kg por rueda, según el modelo específico.
La rueda utiliza un soporte de acero al carbono y una rueda de Nylon 6, con tratamientos de superficie galvanizados y con recubrimiento en polvo disponibles para diferentes requisitos de aplicación.
Una ventaja importante de la serie de ruedas niveladoras ajustables es la gama de tamaños y configuraciones de montaje disponibles. Se pueden seleccionar diferentes placas de montaje y patrones de orificios según el marco inferior del gabinete.
Esto hace que la serie sea adecuada para fabricantes que desarrollan diferentes tamaños de gabinetes dentro de la misma familia de productos de almacenamiento de energía.
Por ejemplo, un gabinete relativamente compacto puede requerir una rueda de menor capacidad con un espacio de montaje más pequeño, mientras que un gabinete que contiene múltiples módulos de batería puede requerir una configuración de mayor capacidad.
En lugar de cambiar toda la estructura del gabinete, los fabricantes pueden seleccionar una especificación de ruedas que coincida con los requisitos mecánicos reales.

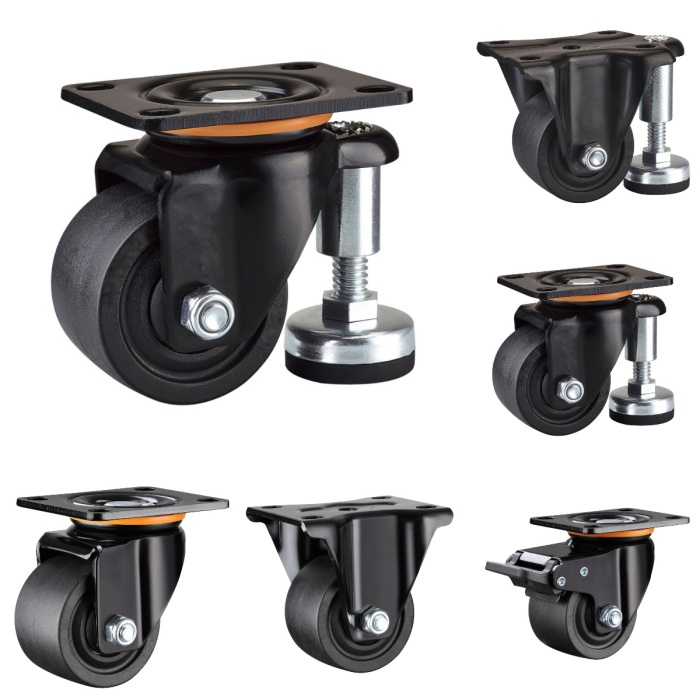

No todos los gabinetes de baterías residenciales requieren una rueda industrial grande.
Para gabinetes donde el espacio de instalación es limitado, una rueda niveladora compacta y resistente puede ser más apropiada.
La segunda serie está disponible en:
· 2 pulgadas
· 2,5 pulgadas
· 3 pulgadas
· 4 pulgadas
La capacidad nominal es de aproximadamente 300 a 700 kg por rueda, según el modelo y la configuración.
La estructura relativamente compacta ayuda a los fabricantes a mantener un diseño de gabinete de perfil más bajo y al mismo tiempo proporciona una capacidad de carga sustancial.
Estas ruedas se pueden considerar para gabinetes de almacenamiento de energía interiores instalados en áreas tales como:
· Cuartos de servicio residenciales
· Garajes
· Salas de equipos
· Áreas de servicio interiores
· Pequeños espacios comerciales de almacenamiento de energía.
El material y la configuración final de la rueda deben seleccionarse de acuerdo con la superficie del piso y la frecuencia de movimiento esperada.
Una consideración de diseño para los fabricantes de gabinetes de baterías es el espacio disponible debajo del gabinete.
El uso de una rueda convencional junto con un pie nivelador independiente requiere posiciones y componentes de montaje adicionales. Una rueda niveladora integrada combina las funciones de rodamiento y soporte en un solo conjunto.
Esto puede ofrecer varias ventajas prácticas durante el desarrollo del gabinete:
La rueda y el mecanismo de soporte se combinan, lo que reduce la cantidad de piezas de hardware individuales debajo del gabinete.
Un único punto de montaje puede proporcionar tanto movilidad como soporte estacionario, según la configuración seleccionada.
El gabinete se puede reposicionar durante la instalación o el mantenimiento sin quitar los accesorios de soporte.
Una configuración de ruedas compactas puede ayudar a los fabricantes a administrar el espacio disponible debajo de un gabinete de almacenamiento de energía residencial.
Para proyectos OEM, estos detalles pueden ser importantes porque la rueda es parte del diseño mecánico y no un accesorio agregado una vez finalizado el gabinete.
La selección final debe basarse en el peso real del gabinete cargado, la cantidad de ruedas, la estructura de montaje, la altura del gabinete y las condiciones del piso.
Los fabricantes también deben considerar cómo se distribuye la carga cuando se mueve el gabinete. La capacidad de carga estática por sí sola no describe todas las condiciones encontradas durante la instalación o el reposicionamiento.
Para proyectos OEM y ODM, lo ideal es que la selección de ruedas comience mientras aún se está diseñando el marco del gabinete.
Las siguientes dimensiones deben confirmarse antes de la producción:
1. Espacio de montaje disponible
2. Dimensiones de la placa de montaje
3. Espaciado de agujeros
4. Altura de rueda requerida
5. Peso total del gabinete
6. Carga esperada de las ruedas
7. Superficie del suelo
8. Frecuencia de movimiento requerida
9. Espacio libre debajo del gabinete.
10. Altura de soporte estacionaria deseada
Proporcionar estos parámetros al fabricante de ruedas permite evaluar la configuración de las ruedas antes de que el gabinete entre en producción en masa.
Esto es particularmente útil para gabinetes de baterías apilables porque un cambio en la altura de las ruedas puede afectar la altura total del gabinete, mientras que un cambio en la posición de montaje puede requerir modificaciones en el marco inferior.
La mejor rueda para un gabinete de baterías de almacenamiento de energía apilable residencial no es necesariamente el modelo más grande o de mayor capacidad.
Un mejor enfoque es hacer coincidir la rueda con el peso del gabinete, la estructura de montaje, el espacio disponible, la altura requerida, el diámetro de la rueda y el entorno de instalación.
Para gabinetes más livianos o con espacio limitado, compactos de 2 a 4 pulgadasRuedas de perfil bajo puede proporcionar un equilibrio adecuado entre tamaño y capacidad de carga. Para diseños de gabinetes más pesados o más variados, la serie de ruedas niveladoras ajustables 40F–150F ofrece una gama más amplia de opciones de capacidad y montaje.
Para los fabricantes que desarrollan la próxima generación de sistemas de almacenamiento de baterías residenciales, CMCL® Las ruedas niveladoras ofrecen opciones de hardware configurables para integrar la movilidad y el soporte ajustable en la estructura del gabinete desde el comienzo del proceso de diseño. CMCL® cuenta con la certificación ISO 9001:2015 y sus productos con ruedas pueden someterse a pruebas de niebla salina para evaluar la resistencia a la corrosión. Los productos seleccionados también están disponibles con certificación RoHS, lo que respalda a los fabricantes con diferentes requisitos medioambientales y de cumplimiento.
En última instancia, la selección de la rueda adecuada debe basarse en la carga, la estructura, el entorno operativo y los requisitos de movilidad reales del gabinete, en lugar de simplemente elegir el modelo con la calificación más alta.
