Como fabricante profesional de rodajas industriales con amplia experiencia en el campo, CMCL Casters ha descubierto que los cálculos de carga inadecuados son una de las principales causas de fallas relacionadas con las rodajas. Esta guía explica la fórmula de cálculo de carga de rodajas industriales estándar y la lógica de ingeniería detrás del principio ampliamente aceptado de instalación de 4 ruedas y selección de carga de 3 ruedas. El método se utiliza habitualmente para carros de almacén, equipos de manipulación industrial, carros médicos, maquinaria automatizada y sistemas móviles personalizados.
A diferencia de los sistemas de estanterías estáticas,rueda industrialLas aplicaciones deben tener en cuenta cargas dinámicas, suelos irregulares, vibraciones y fuerzas de impacto durante el movimiento. Depender únicamente de cálculos de peso estático a menudo conduce a una capacidad de carga insuficiente.

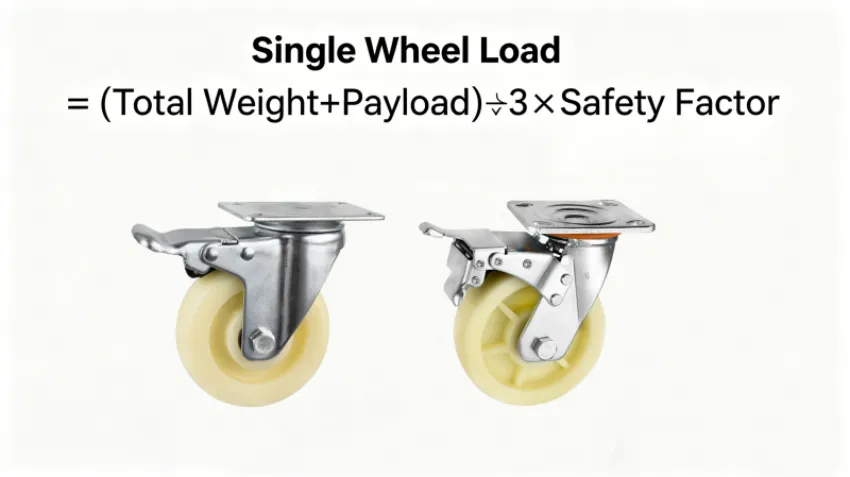

Carga de una sola rueda = (Peso total del equipo + Peso máximo de carga) ÷ 3 × Factor de seguridad
A. Peso total del equipo: El peso propio del carro, bastidor, máquina o equipo móvil.
B. Peso máximo de carga: El peso máximo que el equipo está diseñado para soportar durante la operación.
DO. Dividir por 3 en lugar de 4: El principio básico para instalaciones con cuatro ruedas se explica más adelante en este artículo.
D. Factor de seguridad: Normalmente entre 1,3 y 1,5 para entornos industriales estándar. Para pisos rugosos, movimientos frecuentes o aplicaciones propensas a impactos, se recomienda un factor de seguridad de 1,5 a 2,0.
Un carro de almacén pesa80 kilos y lleva una carga máxima de400 kilogramos.
Peso total:
80 kilos + 400 kilos = 480 kilos
Capacidad requerida de una sola rueda:
480 ÷ 3 × 1,3 = 208 kg
Resultado de la selección: Cada rodaja debe tener una capacidad de carga mínima de208 kilos, en lugar de los 120 kg que se obtienen simplemente dividiendo el peso total por cuatro.
Muchos usuarios preguntan: Si un carro tiene cuatro ruedas, ¿por qué no dividir la carga entre cuatro?
La respuesta proviene de las condiciones operativas reales más que de cálculos teóricos.
Ya sea que el piso sea de concreto, recubierto de epoxi o de baldosas, siempre existen pequeños desniveles. Debido a las irregularidades del piso y las tolerancias estructurales, es extremadamente difícil que las cuatro ruedas soporten la carga por igual en todo momento.
En la práctica, la mayoría de los carros de cuatro ruedas forman naturalmente un sistema de soporte estable de tres puntos, donde tres ruedas soportan la mayor parte de la carga mientras que la cuarta rueda lleva poco o ningún peso.
Ésta es la razón principal por la que los ingenieros industriales utilizan el principio de carga de las 3 ruedas.
Cuando el equipo se mueve:
A. Juntas de dilatación
B. Espacios en el suelo
Calambre
D. Superficies irregulares
E. Umbrales
la distribución de la carga cambia instantáneamente.
En ciertos momentos, sólo dos o tres ruedas pueden absorber la mayor parte de la fuerza del impacto. Estos picos de carga temporales pueden exceder significativamente la carga promedio teórica.
Si la selección de ruedas se basa en el promedio de las cuatro ruedas, las fallas por sobrecarga se vuelven mucho más probables.
Incluso con una fabricación de precisión, pequeñas diferencias en:
A. Ubicaciones de los orificios de montaje
B. Planitud del marco
C. Altura del soporte
D. Precisión de la instalación
puede crear una distribución desigual de la carga.
Como resultado, una rodaja puede soportar constantemente más peso que las demás.
Ignorar el principio de carga de las 3 ruedas es una de las causas más comunes de falla de las ruedas.
Basados en años de experiencia en proyectos, los ingenieros de CMCL frecuentemente encuentran los siguientes problemas:
A. Deformación de la banda de rodadura y manchas planas
B. Soportes de ruedas doblados
C. Sobrecarga del rodamiento y falla prematura
D. Mayor resistencia a la rodadura
E. Mala maniobrabilidad
F. El carro se tambalea durante el movimiento
G. Aumento de los costos de mantenimiento y reemplazo
H. Posibles riesgos para la seguridad en el lugar de trabajo
Estos problemas ocurren a menudo incluso cuando la rodaja seleccionada parece cumplir con el requisito de carga teórica.
El principio de conversión a 3 ruedas se aplica principalmente a equipos de cuatro ruedas.
Calcule la carga basándose en la carga promedio de las tres ruedas más un factor de seguridad adecuado. La distribución de la carga es generalmente más equilibrada.
Utilice el método de cálculo de carga de 3 ruedas estándar de la industria.
Para equipos de servicio pesado con seis u ocho ruedas, los ingenieros generalmente calculan basándose en aproximadamente el 70% al 80% de la distribución de carga promedio teórica mientras mantienen una reserva de carga dinámica suficiente.
El mismo principio de ingeniería se aplica a las soluciones de rodajas especializadas. Ya sea que seleccione ruedas de alta temperatura para hornos, equipos de horneado y maquinaria de tratamiento térmico, o ruedas antiestáticas para fabricación de productos electrónicos, salas blancas e instalaciones de semiconductores, la capacidad de carga siempre debe calcularse utilizando el principio de carga de 3 ruedas manteniendo un margen de seguridad adecuado para condiciones de operación dinámicas.
El cálculo de la carga es la base de la selección adecuada de ruedas y, a menudo, determina la vida útil general del equipo. Basado en una amplia experiencia al servicio de clientes en las industrias de logística, fabricación, medicina, procesamiento de alimentos y electrónica. Las ruedas antiestáticas utilizadas en entornos sensibles a ESD deben combinar una protección confiable contra descargas electrostáticas con una capacidad de carga suficiente. Es posible que se requieran ruedas de acero inoxidable en ambientes corrosivos o de lavado. Seleccionar el material de rueda y el diseño del soporte correctos es igualmente importante. Para carros personalizados, maquinaria industrial y equipos móviles de servicio pesado, se recomienda encarecidamente realizar cálculos de carga profesionales.
